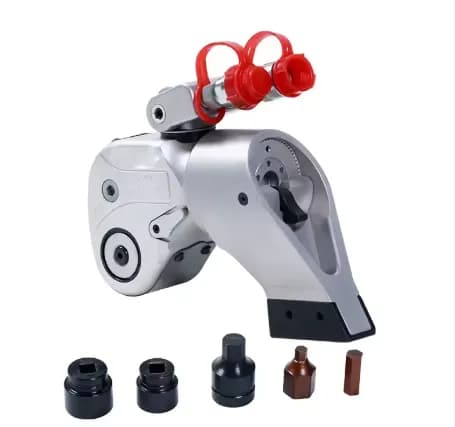

Cờ lê lực thủy lực đầu vuông 07MXTD – 70MPa, 110-1108Nm

Cờ lê lực thủy lực đầu vuông 07MXTD là gì?

Cờ lê lực thủy lực đầu vuông 07MXTD là thiết bị chuyên dụng dùng để siết và tháo các loại bu lông, đai ốc với mô-men xoắn lớn. Sản phẩm hoạt động kết hợp với bơm thủy lực áp suất cao, tạo lực xoắn mạnh và kiểm soát tốt hơn so với các loại cờ lê thông thường.

Model 07MXTD sử dụng đầu vuông 3/4 inch, phù hợp với các loại socket có kích thước tương ứng. Với dải mô-men xoắn từ 110 đến 1108 Nm, cờ lê có thể đáp ứng nhiều nhu cầu siết bu lông trong công nghiệp.

Thiết bị đặc biệt phù hợp với những vị trí cần lực siết lớn nhưng không gian thao tác hạn chế, nơi cờ lê lực cơ khí hoặc dụng cụ siết thông thường khó đáp ứng.

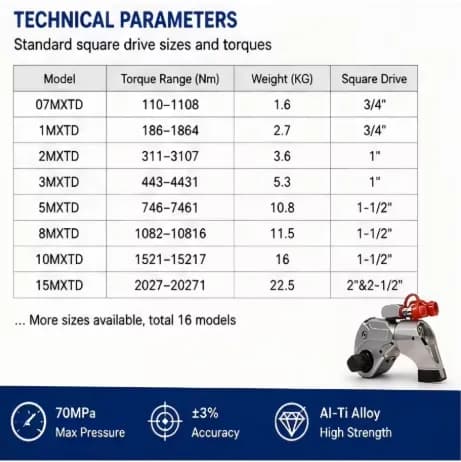

Thông số kỹ thuật cờ lê lực thủy lực 07MXTD

Thông số trên được xác định theo bảng thông số kỹ thuật của dòng sản phẩm MXTD, trong đó model 07MXTD có dải mô-men xoắn 110–1108 Nm, trọng lượng 1,6 kg và đầu vuông 3/4 inch.

Ưu điểm của cờ lê lực thủy lực 07MXTD

Mô-men xoắn lên đến 1108 Nm

07MXTD có dải mô-men xoắn từ 110 đến 1108 Nm, cho phép sử dụng trong nhiều công việc siết và tháo bu lông cần lực lớn.

Đầu vuông 3/4 inch tiện dụng

Thiết kế đầu vuông 3/4 inch giúp cờ lê có thể kết hợp với các loại socket phù hợp, thuận tiện thay đổi kích thước đầu khẩu theo từng loại bu lông.

Áp suất làm việc tối đa 70 MPa

Cờ lê được thiết kế để sử dụng với hệ thống thủy lực áp suất cao, với mức áp suất tối đa lên đến 70 MPa. Bơm thủy lực cung cấp áp suất để tạo lực tác động lên cơ cấu bên trong cờ lê.

Độ chính xác ±3%

Độ chính xác ±3% giúp kiểm soát lực siết tốt hơn, phù hợp với các công việc yêu cầu mô-men xoắn ổn định và đồng đều trên nhiều vị trí bu lông.

Trọng lượng chỉ khoảng 1,6 kg

Với trọng lượng khoảng 1,6 kg, model 07MXTD tương đối gọn nhẹ so với khả năng tạo mô-men xoắn, thuận tiện cho việc di chuyển và thao tác trong môi trường công nghiệp.

Thân cờ lê bằng hợp kim Al-Ti

Vật liệu hợp kim Al-Ti giúp giảm trọng lượng thân dụng cụ nhưng vẫn đảm bảo độ bền cần thiết cho quá trình làm việc.

Cờ lê lực thủy lực 07MXTD dùng để làm gì?

07MXTD được sử dụng trong các công việc cần siết hoặc tháo bu lông với mô-men xoắn chính xác và lực lớn như:

• Lắp đặt máy móc công nghiệp.
• Bảo trì và sửa chữa thiết bị.
• Siết bu lông kết cấu thép.
• Lắp đặt đường ống và mặt bích.
• Bảo trì thiết bị cơ khí.
• Lắp ráp các cụm máy công nghiệp.
• Bảo trì thiết bị năng lượng.
• Siết bu lông trong các vị trí yêu cầu lực siết đồng đều.
• Các công việc bảo dưỡng cần kiểm soát mô-men xoắn.

Model 07MXTD đặc biệt phù hợp khi cần một dụng cụ có kích thước tương đối gọn nhưng vẫn tạo được lực siết lớn.

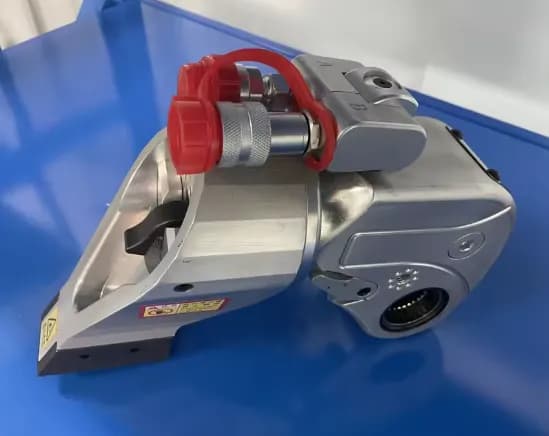

Cấu tạo của cờ lê lực thủy lực đầu vuông 07MXTD

Cờ lê lực thủy lực 07MXTD gồm các bộ phận chính phục vụ quá trình tạo và truyền mô-men xoắn.

Đầu vuông 3/4 inch: Là vị trí lắp socket để tiếp xúc với bu lông hoặc đai ốc.

Cơ cấu thủy lực: Nhận áp suất từ bơm thủy lực và tạo lực tác động lên cơ cấu truyền động.

Cơ cấu truyền mô-men: Chuyển lực từ hệ thống thủy lực thành chuyển động xoắn tại đầu vuông.

Thân cờ lê: Bao bọc và bảo vệ các cơ cấu bên trong, đồng thời tạo kết cấu chắc chắn cho quá trình thao tác.

Đầu kết nối thủy lực: Dùng để kết nối cờ lê với bơm thủy lực thông qua dây dẫn và đầu nối phù hợp.

Nguyên lý hoạt động của cờ lê lực thủy lực 07MXTD

Cờ lê lực thủy lực 07MXTD cần kết hợp với bơm thủy lực cao áp để hoạt động.

Khi bơm cấp dầu thủy lực vào cờ lê, áp suất dầu tác động lên piston hoặc cơ cấu thủy lực bên trong. Lực này được chuyển đổi thành chuyển động quay tại đầu vuông.

Socket được lắp vào đầu vuông 3/4 inch sẽ truyền mô-men xoắn đến bu lông hoặc đai ốc. Khi điều chỉnh áp suất thủy lực theo mức phù hợp, người vận hành có thể kiểm soát mô-men xoắn cần thiết cho công việc.

Đây là ưu điểm quan trọng của cờ lê lực thủy lực so với các phương pháp siết thủ công khi cần lực siết lớn và độ đồng đều cao.

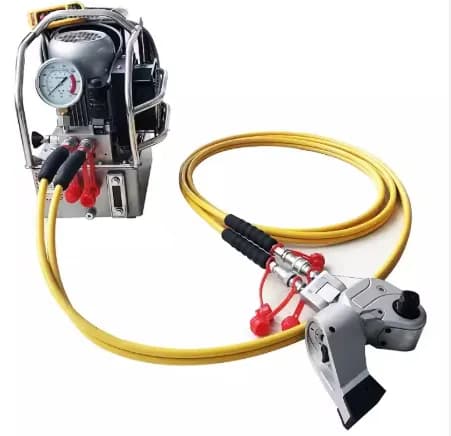

Cờ lê lực 07MXTD sử dụng với bơm thủy lực nào?

07MXTD sử dụng bơm thủy lực cao áp có khả năng cung cấp áp suất phù hợp với yêu cầu của cờ lê, tối đa 70 MPa.

Một bộ dụng cụ cơ bản có thể bao gồm:

• Cờ lê lực thủy lực 07MXTD.
• Bơm thủy lực cao áp.
• Dây dẫn thủy lực cao áp.
• Đầu nối nhanh thủy lực.
• Socket đầu vuông 3/4 inch phù hợp với bu lông.

Khi lựa chọn bơm, cần kiểm tra áp suất, lưu lượng, loại đầu nối và khả năng tương thích với cờ lê trước khi sử dụng.

Hướng dẫn sử dụng cờ lê lực thủy lực 07MXTD

Bước 1: Kiểm tra cờ lê, dây thủy lực, đầu nối và bơm trước khi vận hành.

Bước 2: Lựa chọn socket có kích thước phù hợp với bu lông hoặc đai ốc.

Bước 3: Lắp socket vào đầu vuông 3/4 inch của cờ lê.

Bước 4: Kết nối cờ lê với bơm thủy lực bằng dây dẫn và đầu nối phù hợp.

Bước 5: Đặt socket đúng vị trí trên bu lông hoặc đai ốc.

Bước 6: Điều chỉnh áp suất bơm theo mô-men xoắn yêu cầu của công việc.

Bước 7: Vận hành bơm từ từ và theo dõi quá trình siết hoặc tháo bu lông.

Không sử dụng cờ lê vượt quá 70 MPa và không vận hành khi dây hoặc đầu nối thủy lực có dấu hiệu hư hỏng. Luôn sử dụng đúng socket và đảm bảo socket được đặt chắc chắn trên bu lông trước khi tạo áp suất.

Lựa chọn cờ lê lực thủy lực theo mô-men xoắn

Dòng MXTD có nhiều model với các dải mô-men xoắn khác nhau. Việc lựa chọn model cần dựa trên lực siết thực tế của bu lông.

Nếu nhu cầu nằm trong khoảng 110–1108 Nm và cần đầu vuông 3/4 inch, 07MXTD là model phù hợp trong dòng sản phẩm này.

Lưu ý khi sử dụng cờ lê lực thủy lực 07MXTD

Để đảm bảo hiệu quả và an toàn khi sử dụng, cần lưu ý:

• Không vượt quá áp suất tối đa 70 MPa.
• Không sử dụng socket bị nứt hoặc biến dạng.
• Kiểm tra dây thủy lực trước mỗi lần sử dụng.
• Đảm bảo các đầu nối được khóa chắc chắn.
• Không đứng tại vị trí có thể bị ảnh hưởng nếu dụng cụ hoặc socket dịch chuyển bất ngờ.
• Không tác động lực phụ lên thân cờ lê khi hệ thống đang tạo áp suất.
• Bảo quản dụng cụ ở nơi khô ráo sau khi sử dụng.
• Thực hiện kiểm tra và bảo dưỡng định kỳ.

Mua cờ lê lực thủy lực đầu vuông 07MXTD tại HGkikai.vn

HGkikai cung cấp cờ lê lực thủy lực đầu vuông 07MXTD với dải mô-men xoắn 110–1108 Nm, đầu vuông 3/4 inch và áp suất tối đa 70 MPa.

Sản phẩm phù hợp cho các công việc siết và tháo bu lông trong bảo trì máy móc, lắp đặt thiết bị, kết cấu thép và nhiều ứng dụng công nghiệp khác.

Khi lựa chọn sản phẩm, khách hàng nên cung cấp mô-men xoắn cần thiết, kích thước bu lông, loại socket và loại bơm thủy lực đang sử dụng để được tư vấn cấu hình phù hợp.

Liên hệ HGkikai để được tư vấn cờ lê lực thủy lực 07MXTD, bơm thủy lực, dây dẫn và socket đồng bộ cho nhu cầu sử dụng thực tế.
