Giới thiệu
Trong ngành cơ khí và công nghiệp hiện đại, thiết bị thủy lực đóng vai trò quan trọng trong việc tạo ra lực nâng, lực ép và lực kéo lớn mà các phương pháp truyền động thông thường khó có thể đáp ứng. Từ những chiếc kích thủy lực nhỏ dùng trong gara ô tô đến các hệ thống ép hàng nghìn tấn trong nhà máy thép, công nghệ thủy lực đã trở thành nền tảng của nhiều dây chuyền sản xuất và thiết bị công nghiệp.
Nhờ khả năng truyền lực mạnh mẽ, điều khiển chính xác và vận hành ổn định, hệ thống thủy lực hiện diện trong hầu hết các lĩnh vực như cơ khí chế tạo, xây dựng, dầu khí, đóng tàu, năng lượng và khai khoáng.
Vậy thiết bị thủy lực là gì, được phát minh như thế nào, cấu tạo ra sao và vì sao chúng lại được ứng dụng rộng rãi đến vậy? Hãy cùng tìm hiểu trong bài viết dưới đây.

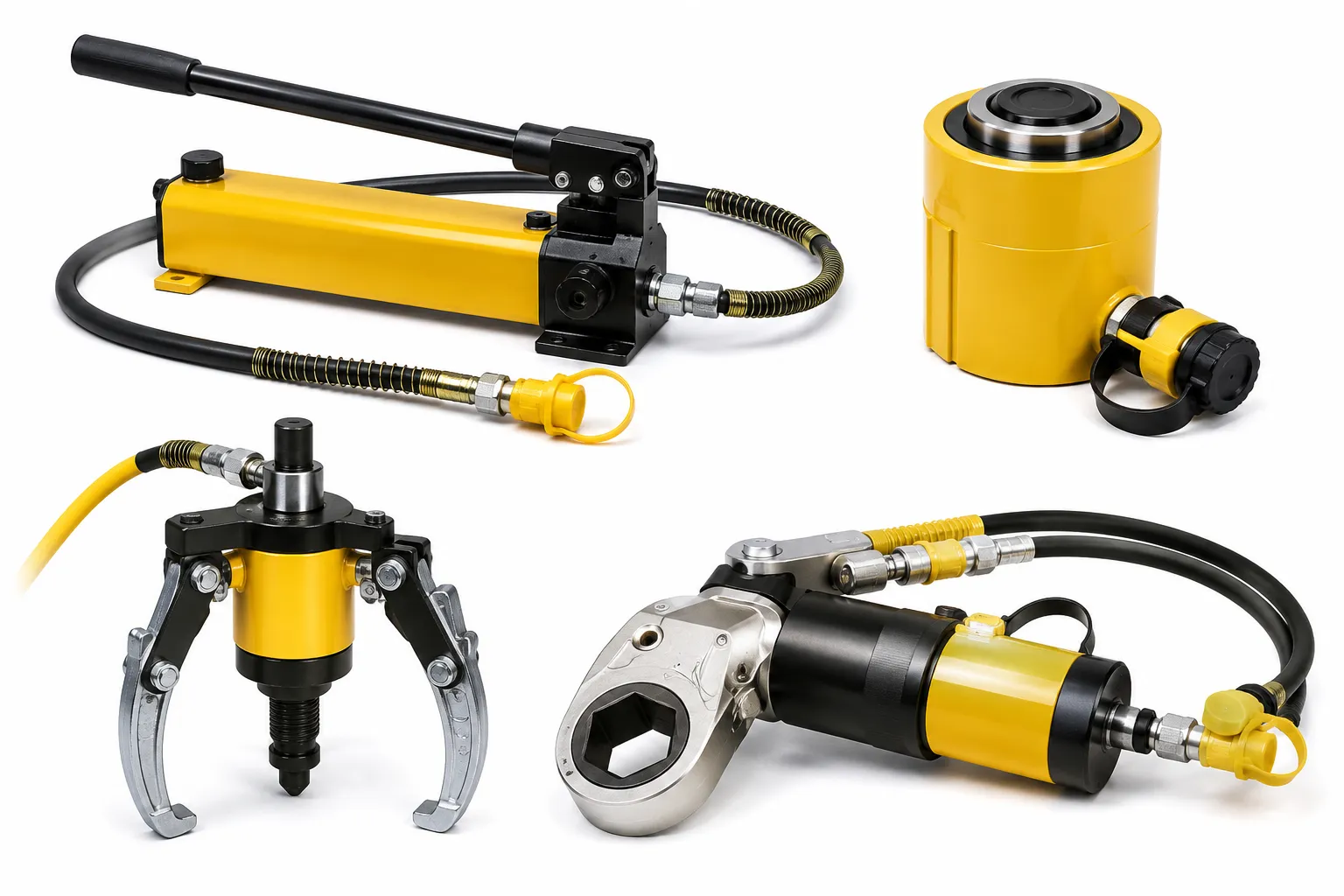

Ảnh 1.1: Một số loại thiết bị thuỷ lực phổ biến.
Thiết bị thủy lực là gì?
Thiết bị thủy lực là các máy móc hoặc dụng cụ sử dụng áp suất của chất lỏng (thường là dầu thủy lực) để truyền và khuếch đại lực. Công nghệ này dựa trên nguyên lý truyền áp suất trong chất lỏng kín, cho phép tạo ra lực rất lớn chỉ với một lực tác động ban đầu tương đối nhỏ.
Khác với truyền động cơ khí bằng bánh răng, xích hoặc đai, hệ thống thủy lực sử dụng chất lỏng làm môi trường truyền năng lượng. Điều này giúp lực được truyền đều, vận hành êm, giảm rung động và dễ điều khiển.
Ngày nay, thiết bị thủy lực không chỉ xuất hiện trong các nhà máy công nghiệp mà còn được sử dụng trong:
- Gara sửa chữa ô tô
- Nhà máy cơ khí
- Công trình xây dựng
- Nhà máy điện
- Ngành đóng tàu
- Công nghiệp dầu khí
- Khai khoáng
- Hàng không
Có thể nói, bất cứ nơi nào cần tạo ra lực lớn một cách an toàn và chính xác đều có sự hiện diện của công nghệ thủy lực.

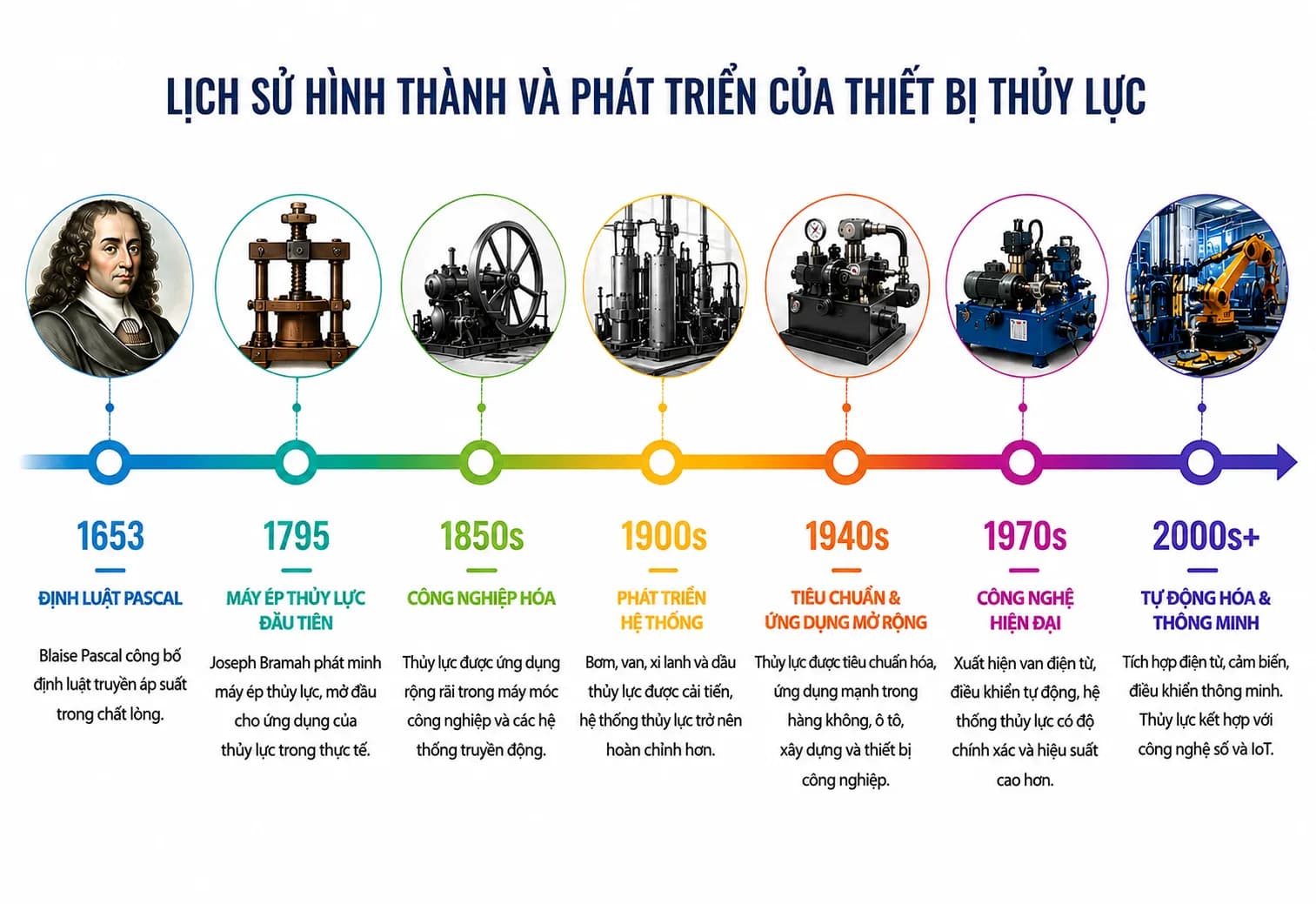

Lịch sử phát triển của công nghệ thủy lực
Những nền móng đầu tiên
Ý tưởng sử dụng chất lỏng để truyền lực đã được con người biết đến từ thời Hy Lạp cổ đại. Tuy nhiên, phải đến thế kỷ XVII, nhà khoa học người Pháp Blaise Pascal mới đặt nền móng khoa học cho ngành thủy lực hiện đại thông qua Định luật Pascal.
Định luật này phát biểu:
Áp suất tác dụng lên chất lỏng trong một hệ kín sẽ được truyền nguyên vẹn theo mọi hướng.
Đây chính là nguyên lý cốt lõi của mọi hệ thống thủy lực hiện nay.
Máy ép thủy lực đầu tiên
Đến năm 1795, kỹ sư người Anh Joseph Bramah đã phát minh ra máy ép thủy lực (Hydraulic Press) đầu tiên trên thế giới.
Phát minh này được xem là cột mốc quan trọng nhất trong lịch sử ngành thủy lực.
Máy ép Bramah chứng minh rằng chỉ với một piston nhỏ, hệ thống có thể tạo ra lực cực lớn trên piston có diện tích lớn hơn nhiều lần.
Khái niệm này ngày nay vẫn được áp dụng trong:
- Kích thủy lực
- Máy ép thủy lực
- Xi lanh thủy lực
- Máy dập công nghiệp
Thế kỷ XX – Bước ngoặt của công nghiệp thủy lực
Trong giai đoạn từ đầu thế kỷ XX, sự phát triển của:
- động cơ điện,
- vật liệu thép chịu áp lực cao,
- gioăng làm kín,
- dầu thủy lực chuyên dụng,
đã giúp hệ thống thủy lực đạt áp suất cao hơn, hiệu suất lớn hơn và tuổi thọ lâu hơn.
Nhiều thương hiệu nổi tiếng như Enerpac, Parker, Bosch Rexroth, HYDAC hay Eaton đã góp phần chuẩn hóa và phát triển công nghệ thủy lực hiện đại.
Ngày nay, nhiều hệ thống có thể làm việc ở áp suất 700 bar (10.000 psi) hoặc cao hơn, đáp ứng các yêu cầu khắt khe trong công nghiệp nặng.

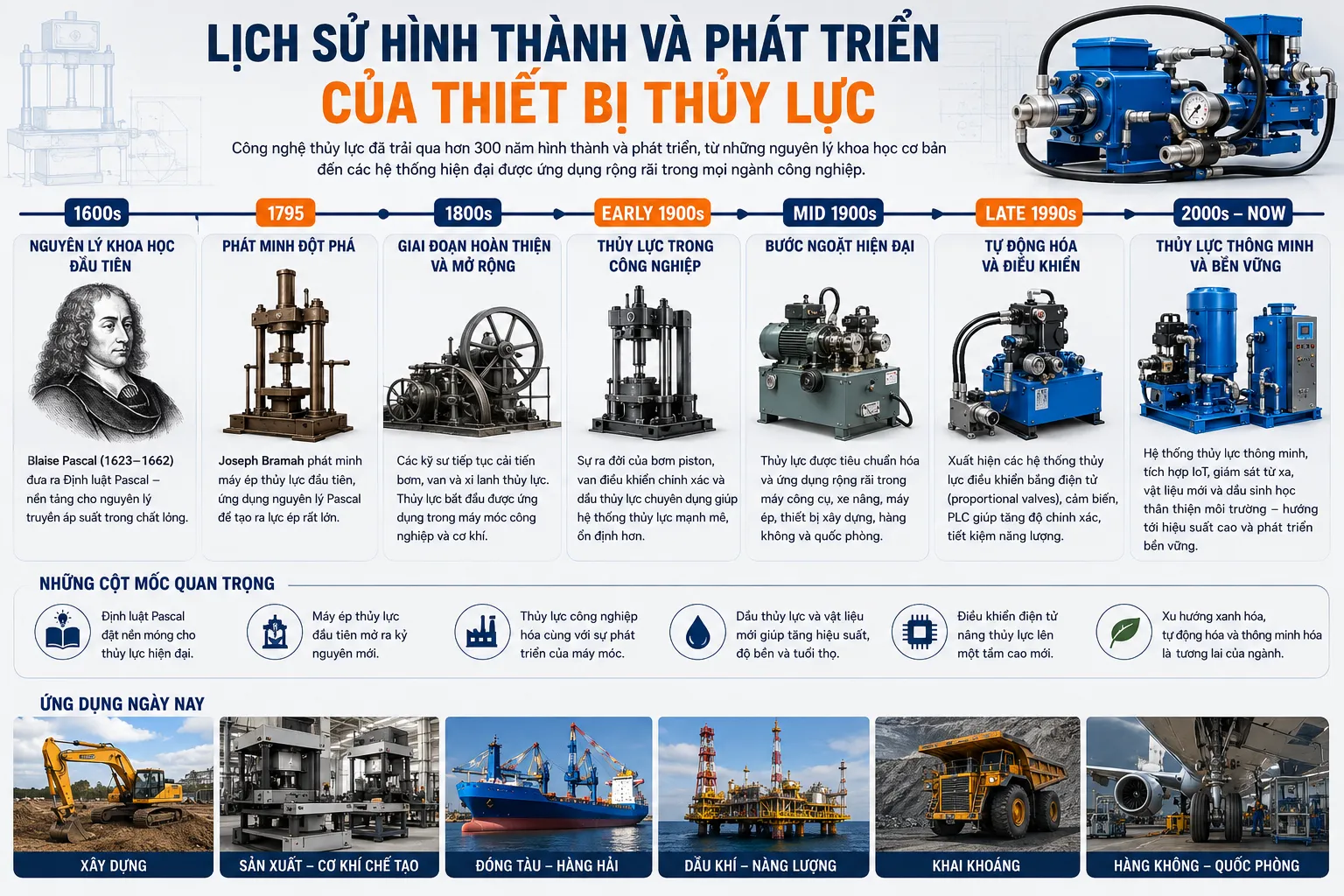

Ảnh 1.2: Lịch sử hình thành và phát triển của thiết bị thuỷ lực
Cấu tạo và nguyên lý hoạt động
Mặc dù mỗi thiết bị có cấu tạo riêng, phần lớn hệ thống thủy lực đều bao gồm các thành phần cơ bản sau.

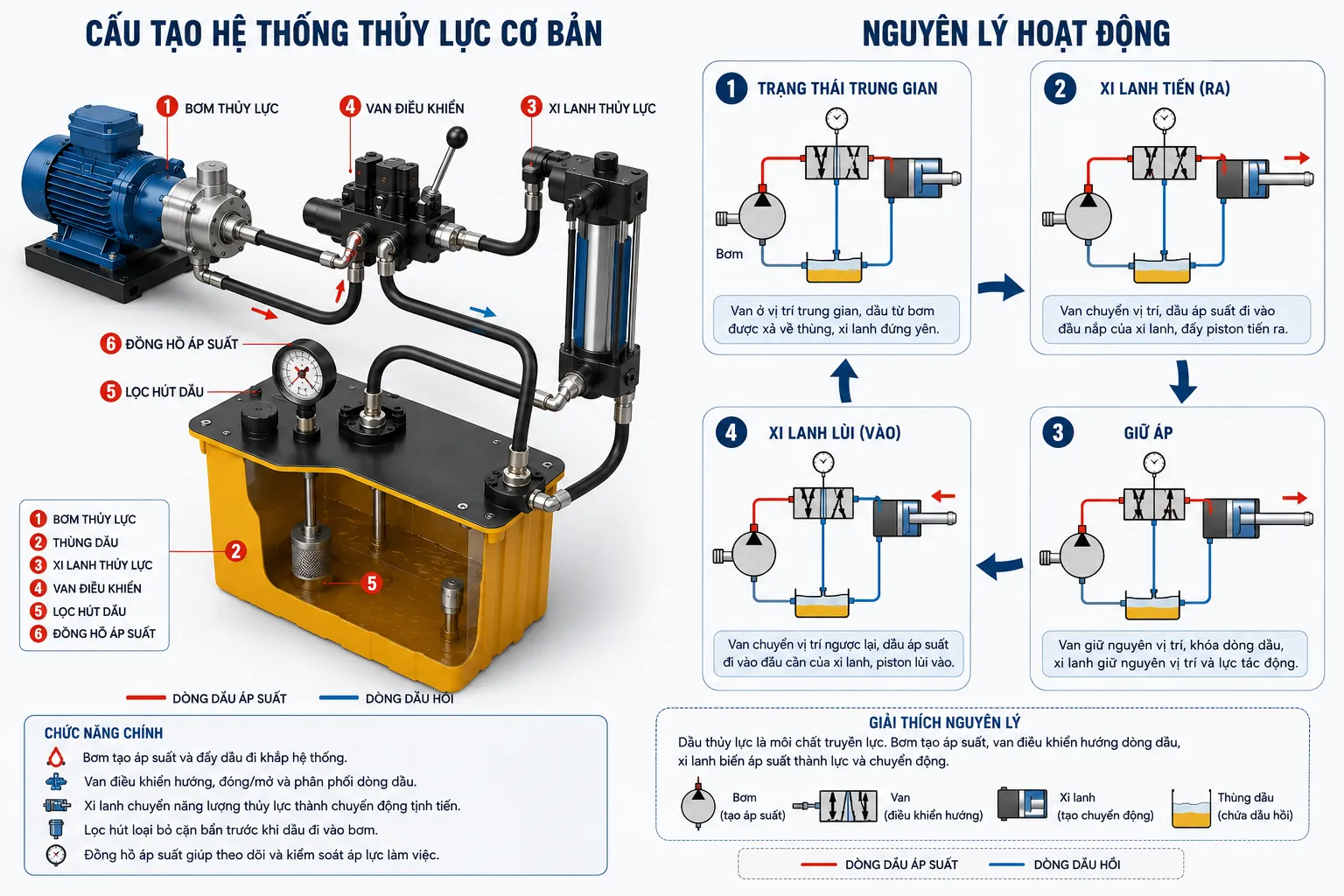

Ảnh 1.3: Cấu tạo và nguyên lý hoạt động thiết bị thuỷ lực
Các thành phần chính của hệ thống thủy lực
Một hệ thống thủy lực hoàn chỉnh được cấu thành từ nhiều bộ phận khác nhau, mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp chặt chẽ để tạo nên khả năng truyền lực mạnh mẽ và ổn định.
1. Bơm thủy lực
Bơm thủy lực được xem là "trái tim" của hệ thống, có nhiệm vụ tạo áp suất cho dầu và cung cấp năng lượng để toàn bộ hệ thống hoạt động. Tùy theo nhu cầu sử dụng, người dùng có thể lựa chọn nhiều loại bơm khác nhau như bơm tay, bơm điện, bơm khí nén, bơm piston, bơm bánh răng hoặc bơm cánh gạt. Mỗi loại đều có ưu điểm riêng về áp suất, lưu lượng và môi trường làm việc.
2. Dầu thủy lực
Dầu thủy lực không chỉ là môi chất truyền áp suất mà còn đóng vai trò bôi trơn, làm mát, chống ăn mòn, giảm ma sát và bảo vệ các chi tiết bên trong hệ thống. Việc lựa chọn đúng loại dầu có ảnh hưởng trực tiếp đến hiệu suất vận hành, tuổi thọ thiết bị cũng như chi phí bảo trì về lâu dài.
3. Xi lanh và mô tơ thủy lực
Sau khi nhận áp suất từ dòng dầu, thiết bị chấp hành sẽ chuyển đổi năng lượng thủy lực thành chuyển động cơ học. Trong đó, xi lanh thủy lực tạo ra chuyển động tịnh tiến để nâng, đẩy hoặc ép vật, còn mô tơ thủy lực tạo chuyển động quay phục vụ các thiết bị truyền động và máy móc công nghiệp.
4. Van điều khiển
Van điều khiển là bộ phận quyết định cách hệ thống vận hành bằng việc kiểm soát hướng dòng dầu, áp suất, lưu lượng và tốc độ làm việc. Một hệ thống có thể sử dụng nhiều loại van khác nhau như van một chiều, van an toàn, van giảm áp, van phân phối và van tiết lưu để đáp ứng từng yêu cầu vận hành cụ thể.
5. Đường ống và đầu nối
Đường ống thủy lực có nhiệm vụ dẫn dầu giữa các bộ phận trong hệ thống với khả năng chịu áp suất rất cao. Các đầu nối phải được gia công chính xác và đảm bảo độ kín tuyệt đối nhằm hạn chế rò rỉ dầu, duy trì áp suất ổn định và đảm bảo an toàn trong quá trình sử dụng.
6. Đồng hồ áp suất
Đồng hồ áp suất giúp người vận hành theo dõi áp suất làm việc của hệ thống theo thời gian thực. Nhờ đó, các bất thường như quá áp hoặc sụt áp có thể được phát hiện sớm để xử lý kịp thời, góp phần nâng cao độ an toàn và kéo dài tuổi thọ thiết bị.
Nguyên lý hoạt động của hệ thống thủy lực
Mặc dù có nhiều cấu hình khác nhau, hầu hết các hệ thống thủy lực đều hoạt động theo một quy trình khép kín gồm bốn bước cơ bản.
Đầu tiên, bơm thủy lực tạo áp suất và đẩy dầu từ thùng chứa vào hệ thống. Tiếp theo, dòng dầu đi qua van điều khiển, nơi áp suất và lưu lượng được phân phối đến các thiết bị chấp hành theo yêu cầu vận hành. Khi dầu đi vào xi lanh hoặc mô tơ thủy lực, áp suất sẽ được chuyển đổi thành lực đẩy, lực kéo hoặc chuyển động quay để thực hiện công việc. Cuối cùng, dầu quay trở lại thùng chứa và tiếp tục chu trình tuần hoàn.
Điểm nổi bật của công nghệ thủy lực là khả năng khuếch đại lực. Chỉ với một lực tác động nhỏ lên bơm, hệ thống có thể tạo ra lực ép hoặc lực nâng lên tới hàng trăm tấn, đáp ứng những công việc mà cơ cấu cơ khí thông thường khó có thể thực hiện.
Ưu điểm của thiết bị thủy lực
Nhờ khả năng tạo lực lớn và điều khiển chính xác, thiết bị thủy lực vẫn là giải pháp được ưu tiên trong nhiều ngành công nghiệp hiện đại. Những ưu điểm nổi bật bao gồm:
- Tạo lực rất lớn trong thiết kế nhỏ gọn.
- Điều khiển lực và tốc độ chính xác.
- Hoạt động ổn định, êm ái và ít rung động.
- Dễ tích hợp vào các hệ thống tự động hóa.
- Làm việc hiệu quả trong môi trường khắc nghiệt.
- Độ bền cao khi được bảo dưỡng đúng quy trình.
- Ứng dụng linh hoạt trong nhiều lĩnh vực sản xuất và xây dựng.
Các loại thiết bị thủy lực phổ biến
Dựa trên chức năng sử dụng, thiết bị thủy lực được chia thành nhiều nhóm khác nhau.
Kích thủy lực được sử dụng để nâng vật nặng trong sửa chữa ô tô, lắp đặt máy móc và thi công công trình.
Xi lanh thủy lực có nhiệm vụ biến áp suất dầu thành lực đẩy hoặc lực kéo và được ứng dụng rộng rãi trong máy ép, máy nâng, máy xúc và cầu trục.
Bơm thủy lực là nguồn tạo áp suất cho toàn bộ hệ thống, bao gồm các dòng bơm tay, bơm điện và bơm khí nén.
Cảo (vam) thủy lực chuyên dùng để tháo bạc đạn, bánh răng, puly và các chi tiết lắp ghép có độ chặt cao mà vẫn đảm bảo an toàn.
Cờ lê thủy lực tạo mô-men xoắn lớn để siết hoặc tháo bu lông trong các ngành dầu khí, điện gió, cầu đường và kết cấu thép.
Máy ép thủy lực được ứng dụng trong ép vòng bi, dập kim loại, ép khuôn và lắp ráp linh kiện với lực ép lớn và độ chính xác cao.
Máy uốn ống thủy lực giúp uốn các loại ống thép, inox và ống công nghiệp mà không làm biến dạng tiết diện, đảm bảo tính thẩm mỹ và chất lượng đường ống.
Máy đột lỗ thủy lực cho phép đột lỗ trên thép tấm, thanh đồng hoặc tủ điện với tốc độ nhanh, lỗ cắt sắc nét và độ chính xác cao.
Máy ép cos thủy lực là thiết bị chuyên dụng để ép đầu cốt cáp điện, tạo mối nối chắc chắn và đảm bảo độ an toàn cho hệ thống điện.
Ứng dụng của thiết bị thủy lực trong công nghiệp
Nhờ khả năng tạo lực lớn, độ chính xác cao và vận hành bền bỉ, thiết bị thủy lực hiện diện trong hầu hết các ngành công nghiệp hiện đại như cơ khí chế tạo, sản xuất công nghiệp, xây dựng, đóng tàu, dầu khí, khai khoáng, điện lực, hàng không, ô tô và logistics.
Từ việc nâng hạ kết cấu thép, ép khuôn, siết bu lông đến bảo trì máy móc công nghiệp, công nghệ thủy lực luôn mang lại hiệu quả làm việc cao, giảm sức lao động và nâng cao mức độ an toàn trong quá trình vận hành.
Kết luận
Từ những nghiên cứu đầu tiên của Blaise Pascal đến phát minh máy ép thủy lực của Joseph Bramah, công nghệ thủy lực đã trải qua hơn 230 năm phát triển và trở thành một phần không thể thiếu của nền công nghiệp hiện đại.
Với khả năng tạo lực lớn, vận hành chính xác và độ bền cao, thiết bị thủy lực hiện diện trong hầu hết các lĩnh vực từ cơ khí, xây dựng đến năng lượng và dầu khí.
Hiểu rõ cấu tạo, nguyên lý hoạt động và đặc điểm của từng loại thiết bị sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp, nâng cao hiệu quả sản xuất và tối ưu chi phí vận hành.
Trong các bài viết tiếp theo, HG KIKAI sẽ đi sâu vào từng nhóm thiết bị như kích thủy lực, bơm thủy lực, xi lanh thủy lực, cờ lê thủy lực, máy ép thủy lực và nhiều giải pháp công nghiệp khác, giúp bạn có cái nhìn toàn diện và lựa chọn thiết bị phù hợp nhất cho nhu cầu thực tế.
