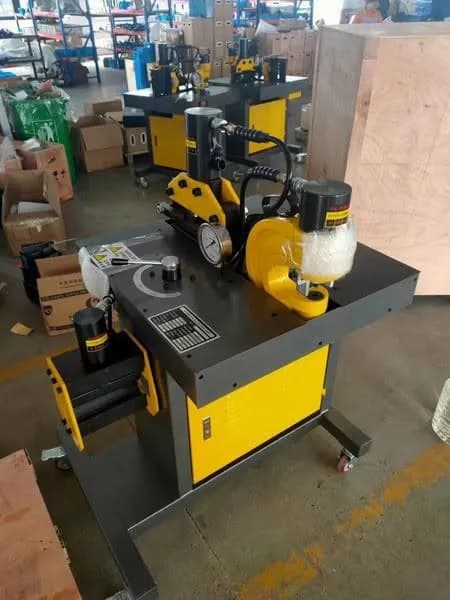

Máy Gia Công Thanh Đồng DHY-150 – Cắt, Đột, Uốn Thanh Cái 150x10mm

Máy gia công thanh đồng DHY-150 là thiết bị gia công thanh cái đa chức năng, được thiết kế để thực hiện 3 công đoạn chính gồm cắt, đột lỗ và uốn thanh đồng. Máy sử dụng hệ thống thủy lực với áp suất dầu định mức 700 kgf/cm², động cơ công suất 750W và nguồn điện 220V/50Hz.

Với thiết kế tích hợp 3 chức năng trên cùng một thiết bị, DHY-150 phù hợp sử dụng trong các công việc chế tạo tủ điện, tủ phân phối điện, hệ thống thanh cái và thi công lắp đặt điện công nghiệp.

Khả năng gia công thanh có kích thước lên đến 150 x 10 mm, kết hợp lực cắt 20 tấn, lực đột 31 tấn và lực uốn 16 tấn, giúp đáp ứng nhiều công đoạn gia công thanh cái trong nhà xưởng.

Thông số kỹ thuật máy gia công thanh đồng DHY-150

Máy DHY-150 tích hợp 3 chức năng gia công

Chức năng cắt thanh đồng

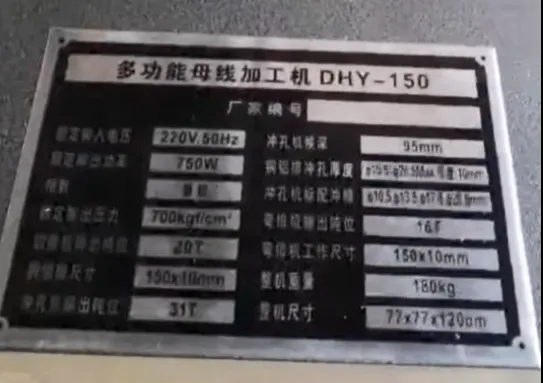

DHY-150 được trang bị đầu cắt thủy lực với lực cắt ghi trên name plate là 20T. Kích thước gia công được ghi là 150 × 10 mm, phù hợp cho các công việc cắt thanh cái có chiều rộng lớn trong quá trình chế tạo tủ điện.

Việc sử dụng cơ cấu thủy lực giúp tạo lực cắt lớn, giảm công sức thao tác so với các phương pháp cắt thủ công.

Chức năng đột lỗ thanh đồng

Đầu đột của DHY-150 có lực đột 31T và độ sâu họng đột 95 mm.

Theo name plate, máy được trang bị các thông số khuôn đột với các cỡ lỗ thuộc dải khoảng Ø10,5 – Ø20,5 mm, phục vụ việc tạo lỗ trên thanh cái để lắp bulông, liên kết và đấu nối trong tủ điện.

Lực đột 31 tấn giúp quá trình tạo lỗ trên thanh cái diễn ra nhanh chóng, phù hợp với nhu cầu gia công số lượng lớn.

Chức năng uốn thanh đồng

Đầu uốn của máy có lực uốn 16T và kích thước gia công ghi trên name plate là 150 × 10 mm.

Chức năng này cho phép tạo hình thanh cái theo thiết kế, hỗ trợ quá trình lắp đặt thanh dẫn điện trong tủ điện và hệ thống phân phối điện.

Các tài liệu kỹ thuật của DHY-150 trên thị trường cũng ghi nhận khả năng gia công thanh cái kích thước tối đa 150 × 10 mm.

Ưu điểm của máy gia công thanh đồng DHY-150

Tích hợp 3 chức năng trong một máy

Thay vì phải sử dụng riêng máy cắt, máy đột và máy uốn, DHY-150 tích hợp cả 3 chức năng trên cùng một hệ thống.

Điều này giúp tiết kiệm không gian nhà xưởng và thuận tiện khi thực hiện nhiều công đoạn gia công thanh cái liên tiếp.

Lực gia công lớn

Máy sử dụng hệ thống thủy lực với áp suất dầu định mức 700 kgf/cm². Ba đầu gia công có lực lần lượt:

• Cắt: 20T
• Đột: 31T
• Uốn: 16T

Hệ thống thủy lực giúp tạo lực gia công lớn và ổn định cho các công việc trên thanh cái.

Gia công thanh cái kích thước 150 × 10 mm

Khả năng gia công 150 × 10 mm là một trong những thông số đáng chú ý của DHY-150, phù hợp với nhiều loại thanh cái đồng được sử dụng trong chế tạo tủ điện.

Động cơ 750W, nguồn điện 220V

Name plate của máy ghi công suất 750W, điện áp 220V/50Hz, 1 pha, thuận tiện sử dụng tại các xưởng sản xuất và khu vực thi công có nguồn điện dân dụng/công nghiệp 1 pha phù hợp.

Ứng dụng của máy gia công thanh đồng DHY-150

Máy gia công thanh đồng DHY-150 được sử dụng trong nhiều lĩnh vực liên quan đến chế tạo và lắp đặt hệ thống điện như:

• Gia công thanh cái đồng cho tủ điện.
• Gia công thanh dẫn điện.
• Cắt thanh đồng theo kích thước.
• Đột lỗ thanh cái để lắp bulông.
• Uốn thanh đồng theo bản vẽ.
• Chế tạo tủ điện phân phối.
• Sản xuất tủ điện công nghiệp.
• Gia công thanh cái tại nhà xưởng.
• Thi công và lắp đặt hệ thống điện.

Các dòng DHY-150 trên thị trường cũng được định hướng cho sản xuất tủ điện, tủ phân phối, tủ chuyển mạch và các công trình truyền tải, phân phối điện.

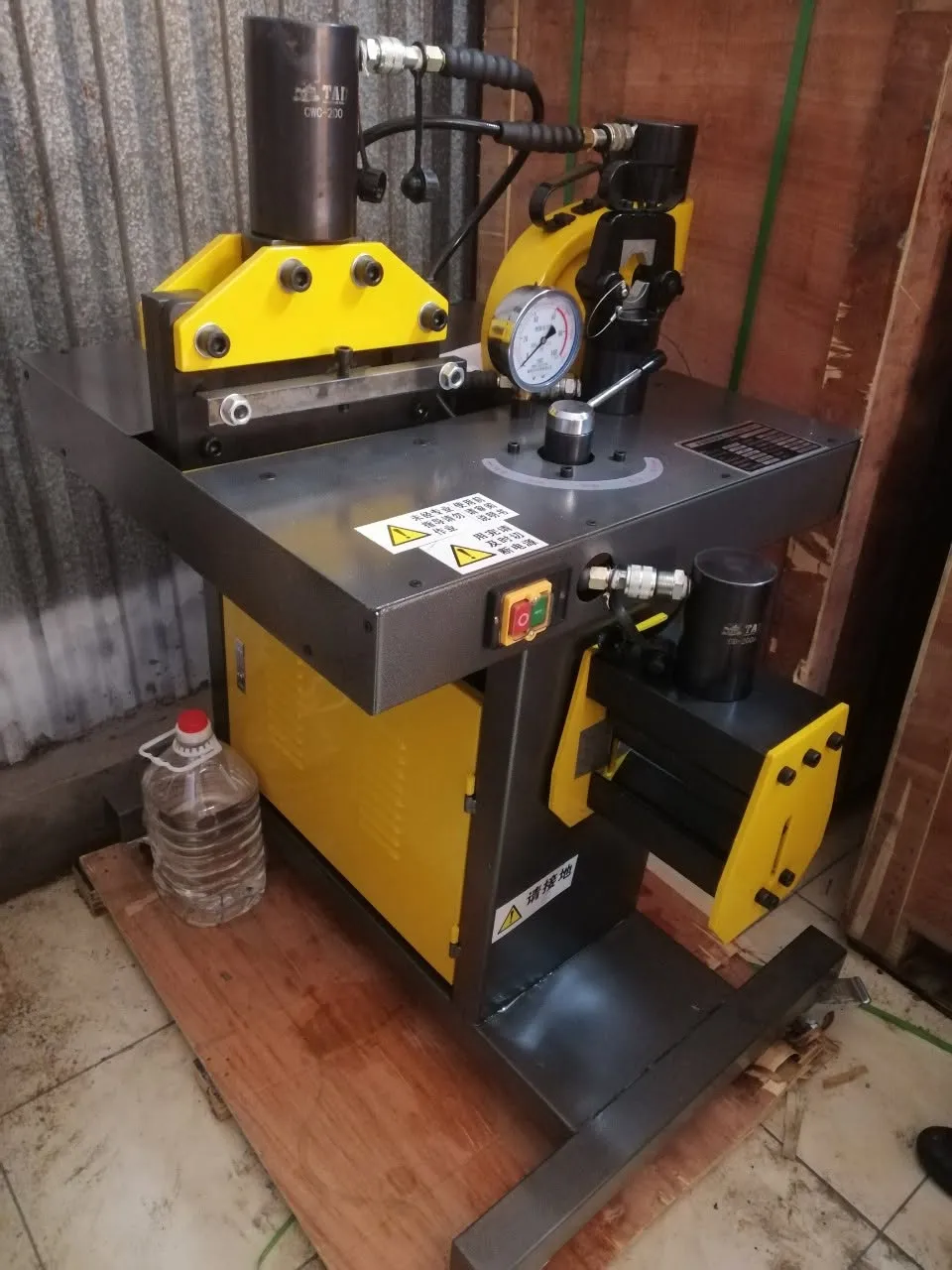

Cấu tạo cơ bản của máy DHY-150

Máy được thiết kế dạng tổ hợp với hệ thống thủy lực và các đầu gia công chuyên dụng. Ba khu vực chính gồm đầu cắt, đầu đột và đầu uốn.

Hệ thống bơm thủy lực tạo áp suất dầu, sau đó truyền lực đến cơ cấu tương ứng để thực hiện thao tác gia công.

Thiết kế này giúp người vận hành có thể lựa chọn chức năng phù hợp với từng công đoạn mà không cần chuyển sang một thiết bị khác.

Quy trình gia công thanh cái bằng DHY-150

Quy trình sử dụng máy có thể thực hiện theo các bước cơ bản:

Bước 1: Đo và đánh dấu vị trí cần cắt, đột hoặc uốn trên thanh đồng.

Bước 2: Đưa thanh cái vào đúng vị trí của đầu gia công.

Bước 3: Chọn chức năng cần thực hiện: cắt, đột hoặc uốn.

Bước 4: Vận hành hệ thống thủy lực để tạo lực gia công.

Bước 5: Kiểm tra kích thước và hình dạng thanh cái sau khi gia công.

Việc cố định thanh đồng đúng vị trí và sử dụng đúng khuôn, đúng phạm vi gia công là yếu tố quan trọng để đảm bảo chất lượng sản phẩm và an toàn khi vận hành.

Máy gia công thanh đồng DHY-150 phù hợp với ai?

DHY-150 phù hợp với các đơn vị thường xuyên gia công thanh cái đồng và cần thực hiện nhiều công đoạn trên cùng một thiết bị, đặc biệt:

• Xưởng sản xuất tủ điện.
• Nhà máy chế tạo thiết bị điện.
• Đơn vị gia công thanh cái.
• Đơn vị thi công hệ thống điện.
• Nhà thầu cơ điện.
• Xưởng bảo trì và sửa chữa thiết bị điện.

Với khả năng cắt – đột – uốn, DHY-150 giúp đơn giản hóa quy trình gia công và giảm nhu cầu đầu tư nhiều thiết bị riêng biệt.

Mua máy gia công thanh đồng DHY-150

Nếu bạn đang tìm kiếm máy gia công thanh đồng DHY-150, đây là dòng máy đa chức năng có khả năng thực hiện đồng thời các công đoạn cắt, đột và uốn thanh cái.

Máy có công suất 750W, nguồn điện 220V/50Hz, áp suất dầu định mức 700 kgf/cm², lực cắt 20T, lực đột 31T và lực uốn 16T. Khả năng gia công thanh có kích thước đến 150 × 10 mm, đáp ứng nhiều nhu cầu gia công thanh cái trong lĩnh vực tủ điện và điện công nghiệp.

HG Kikai cung cấp máy gia công thanh đồng và các thiết bị thủy lực phục vụ sản xuất tủ điện, gia công thanh cái và thi công hệ thống điện.
